橢圓墊的密封技術

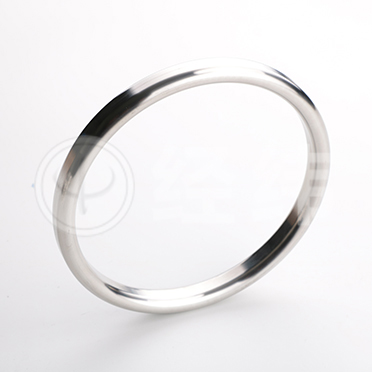

時間:07/22/2025 08:33:53橢圓墊就是金屬環墊截面呈雙圓弧橢圓形，裝入法蘭梯形槽時，其平均直徑設計比墊槽大0.3-0.6mm，通過螺栓預緊產生徑向彈性變形，形成初始密封帶?。接觸斜面的標準傾角為23°，可在介質壓力下觸發自緊效應?。
它的安裝需遵循規范：
?螺栓載荷計算?：需依據金屬環高度值(h1)和固定角度α=23°進行力學核算，確保接觸應力均勻分布，避免塑性變形?。
?對位要求?：環墊與槽體需精確對中，橢圓度公差需≤0.05mm?。
橢圓墊適用于高溫高壓環境，如加氫反應器（15MPa/450℃工況）?、煉油裝置重整反應器管線，抗熱循環疲勞性?xún)?yōu)于八角墊?，但不能重復使用。
